高速数据记录仪
品牌:Hi-Techniques
产地:美国
型号:Synergy
产品详情


      我公司为美国Hi-Techniques公司产品中国市场北方区域的总代理,Hi-Techniques公司推出的Synergy系列产品将功能性,灵活性,高性能,设计集成于一台完整坚固的仪器产品中。 它将数据采集器,瞬态记录仪,数字示波器,FFT分析仪溶为一体。其产品广泛的运用于军工、科研、院校、电力等方面的检测。

数据采集:
1.
万能信号调理器,针对每个通道的所有传感器。
2. 连续记录每通道200kS/s的采样率,直接储存到硬盘或远程PC或服务器中。
3.
抗混叠滤波器,提供完整的时域,频域及采样率的分析。
4.
Clear VU技术提供数据系统的即时回放功能,即使是最长的数据系统也能完成。

瞬态记录仪:
1. 快速高效的2MS/s采样通道,16位同步数字转换器。
2.  强大的瞬态记忆卡以最快的数字运算率每通道捕捉8秒以上的数据。
3.  输入范围从毫伏到伏,用示波器探头可达40kV10kA。

数字示波器:
1. 过程监视
2. 工程分析
3. 自动测试
4.  外部旋转时基用于测量旋转机器。

FFT分析仪
1.80kHz带宽的抗混叠滤波器提供平顶带宽响应,陡峭的截止频率和良好的通道相位匹配性能
2. 强大的DSP进行滤波,实时频谱进行分析。
3. 二进制采样率和长度有利于Hz单位的计算。
4. RPM输入便于阶次跟踪。
5. 各种显示图包括瀑布图,倍频程,1/3倍频程,窄带显示。





      如图所示,所有Synergy的通道都配有独立的、高精度的差分输入放大器和2MS/s,16bit分辨率的A/D转换器。如果用户订购的是万能信号调理器,在它里面包含了DC桥路激励源和ICP恒流源,以及热电偶所需要的冷节点补偿电路。如果要当作示波器来使用,宽广的1MHz带宽保证信号的所有细节都被捕捉下来。而对于FFT应用,即使是选择了很低的采样率,它那陡峭的截止频率边带也能够充分保证信号不会频谱混叠。
      每个模块上都有一个DSP,用以管理数据流、提供可编程的滤波器、触发比较、实时数学运算和数据压缩产生统计量。在记录仪模式下,触发条件不但可以来自通道的电平,也可以来自实时产生的虚拟通道,如RMS、max、min、频率或斜率。在它里面提供了大量的标准化计算公式,用户可以将这些公式组合起来从而完成复杂的实时分析。
      Hi-Techniques的ClearVU信号处理技术可以处理最大最小值,并且充分利用了屏幕的分辨率,这样即使波形里包含几百兆的样点它也能够精确的将每一个样点都展现出来。在回放或事后处理波形时,这些最大/最小值信息也被一并使用,从而在打开上GB的数据文件时也能够瞬间给出一个波形概况。

      一旦数据被采集下来后,Synergy里面强大的PC就能够很好的帮助您您处理数据、波形打印和报告生成的。除了游标测量、细化窗口和打印输出,Synergy软件里包含了上百种通用的数学运算公式可以快速完成数据分析。如果您要使用其他的分析软件,如Excel,Matlab或DIAdem,Synergy可以直接将数据储存为多种通用格式,从而大大降低了其他软件必须将数据格式转换的繁琐。您可以把自己的软件安装在其内部的PC或使用网络上的服务器。Synergy包含2个千兆以太网口,因此您可以直接将实时数据流存在外部服务器或将大容量数据导出到外部及服务器上而不会影响内部网络的正常工作。
      当用户需要完全自动化的测试时,Synergy所有的采集功能都可以通过COM/.NET API在LabView和其他编程语言环境里完成。这样您可以把时间都花费在处理数据上,而不用关心大量的无关细节和管理高速数据。


主要指标:

通道数16ch(便携主机),64ch(大机箱)
采样率200kS/s(连续),2MS/s(瞬态)
分辨率16bit
每通道记录长度 无限制(连续),32MB(瞬态)

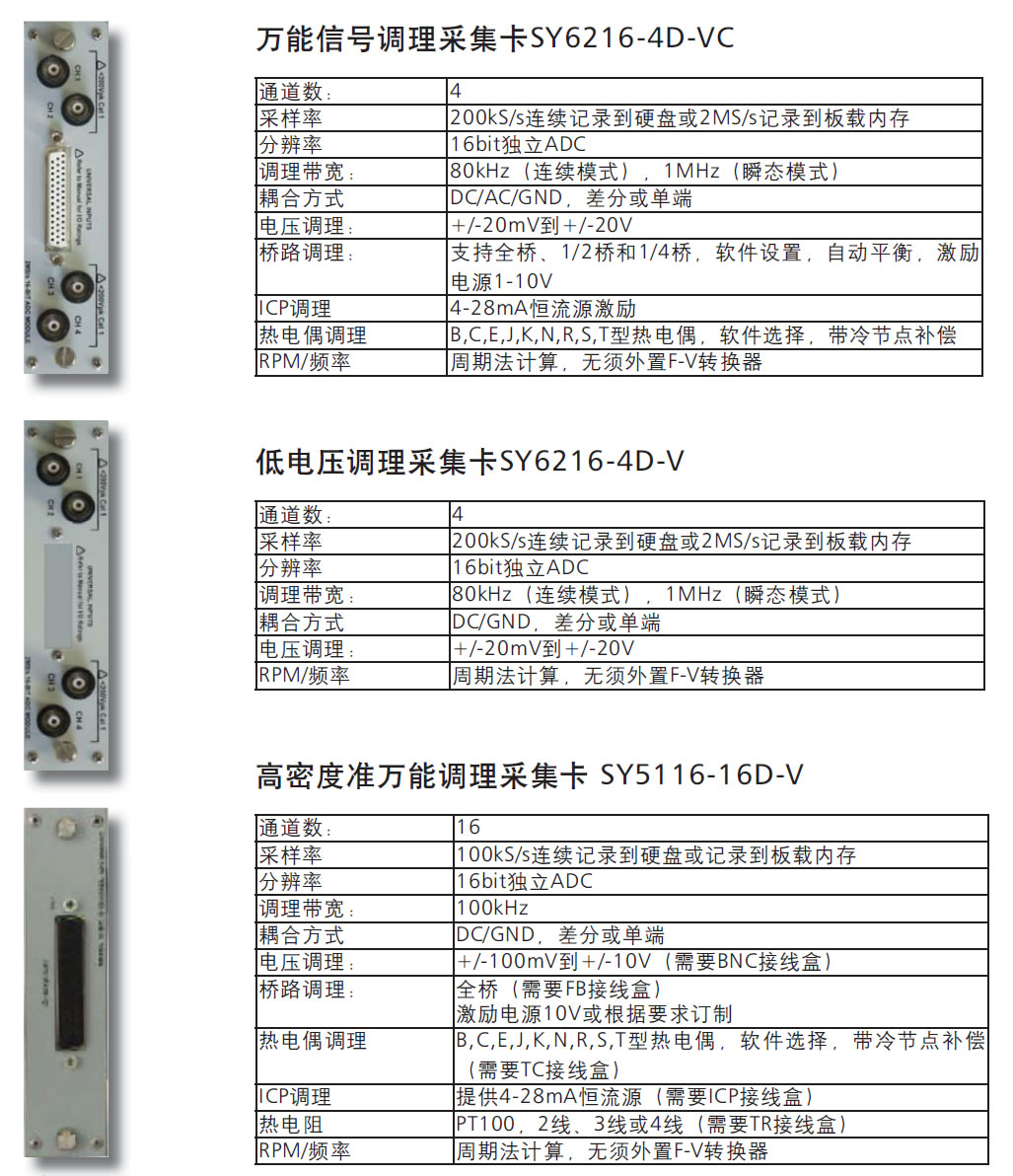

信号调理器类型l       4通道基本电压模块

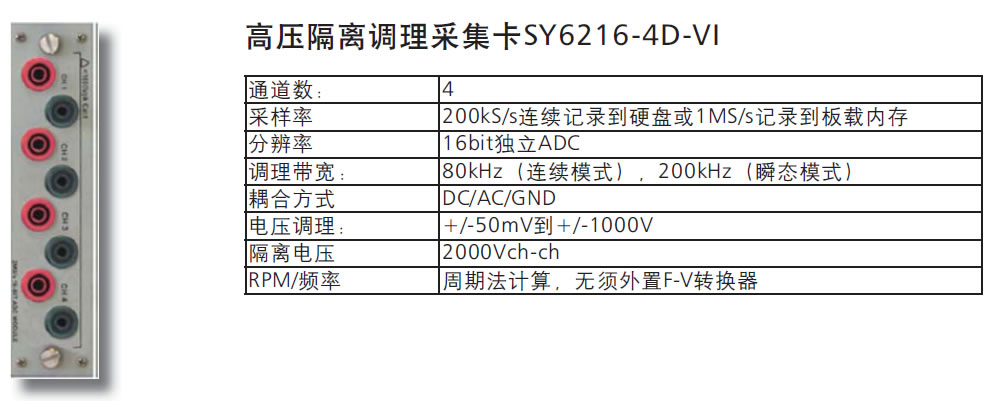

l       4通道高压隔离模块
l       4通道万能信号调理模块(电压、温度、桥路、ICP)
l       8通道USB热电偶调理模块
滤波器 时域优化和频域优化滤波器可切换
实时频谱分析功能l       FFT,PSD
l       传递函数、相干、相关等高级频谱分析功能(选件)
l       倍频程分析(选件)
l       阶次跟踪(选件)
实时DSP l       实时参数运算(RMS、Mean、Peak to Peak、Frequency、RPM、Max/Min等)
储存媒质 任何windows可识别的硬盘、USB设备或网络设备
储存方式 直接写入Synergy内硬盘或USB设备或]网络储存设备
文件格式 可转换成多种通用格式,Excel、Matlab、WFT等
内置宏编辑功能
板载函数库100多个,可实时运算复杂公式
多台同步GPS/IRIG
内置PC性能
主要指标P4 3.0GHz或更高,512MB,300GB,1Gb网口*2,USB2.0*4,内置刻录机
屏幕15“ 触摸液晶屏


软 件


可选模块
