TK408型X射线衍射应力分析仪简介

各种机械构件在制造时往往会产生残余应力。在制造过程中,适当的残余应力可能成为零件强化的因素,不适当的残余应力则可能导致变形和开裂等工艺缺陷; 在加工以后,残余应力将影响构件的静载强度、疲劳强度、抗应力腐蚀能力及形状尺寸的稳定性。 一个构件残余应力状态如何，是设计者、制造者和使用者共同关心的问题。无损地测定残余应力是改进强度设计，提高工艺效果，检验产品质量和进行设备安全分析的必要手段。

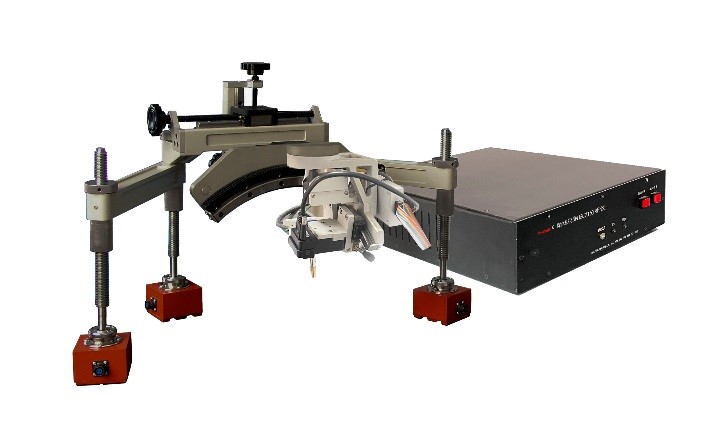

我公司自主研发的TK408型X射线衍射应力分析仪，采用进口射线管及硅微带探测器为主要器件。进口射线管采用高压激发电源和射线管集成制造，并采用风冷直接冷却的方法，从而减小了控制机箱的尺寸和个数，并省却了射线管冷却循环水箱，从而有效的减小了传统应力测定仪的测角仪部分的外形尺寸及整体重量，结构更简洁，重量更轻，便于便携，在满足检测功能的前提下，更便于大型结构构件如：水利大型结构焊件、输油输气管道等的现场检测。本产品可应用于：

1、科研所、高等院校、厂矿企业等实验室室内检测；

2、水利、输油、输气、压力容器等大型构件的现场检测。

3、检测金属构件中的残余奥氏体含量。

（一）TK408型X射线衍射应力分析仪设计标准：

遵循相关国家标准、行业标准、地方标准等标准、规范。符合中华人民共和国标准GB/T 7704-2017《无损检测X射线应力测定方法》

（二）TK408型X射线衍射应力分析仪技术指标：

★测角仪：

1. 测量方法：侧倾固定ψ法，摆动法，残奥测定。

2. 测量功能：

2.1通过更换不同靶材，实现碳钢、硬质合金、镍基高温合金、不锈钢、铝合金、镁合金、钛合金等常用金属材料的残余应力检测。

2.2 通过配置附件φ角转盘，实现剪切应力、主应力的检测。

2.3 通过配置附件二维平移工作台实现应力云图检测。

2.4 通过程序控制，一次性完成残余奥氏体含量的检测。

3. 定峰方法：交相关法，半高宽法，抛物线法，重心法，不扣背底抛物线法，有限交相关法。

4. 仪器精度：采用还原铁粉作为标准试样。 使用Cr靶Kα辐射，铁粉（211）晶面；铁粉应力测量值应稳定达到在±10MPa以内。

5. 测角仪型式：采用单探测器，与射线管对称分布。

6. ２θ扫描范围：118°～170°；

7. ψ角范围：0°～  ±45°

9. ψ角摆动角度：0°～±5°

10. X射线管电压：美国进口射线管，0～60kV,连续可调；

X射线管电流：0～200μA,连续可调。

12. X射线管靶材：Cr, Mn, Cu, 其中Cr靶为常备，其余供选购。

13. 准直管直径：提供产生直径分别为Ø0.5、Ø1、Ø 1.5、Ø 2、Ø 3、Ø 4mm 直径的准直管。

14. 校准测试点定位方式：采用双激光定位器。

15. 应力计算方法：sin²ψ法；2θ法。

16.探测器：采用瑞士进口硅微带探测器，通道不小于640个，探测宽度不小于24mm。

17.测角仪重量：10 kg

18.最简装置总重量：30 kg

19.供电要求：AC 220V±10%，500W，50Hz。

20.工作环境：室温20-25°。

★台式支架：

采用丝杠横臂连接悬挂测角仪方式连接。支架可手调可电动，实现三维平移，XYZ三个方向行程均不小于110mm。

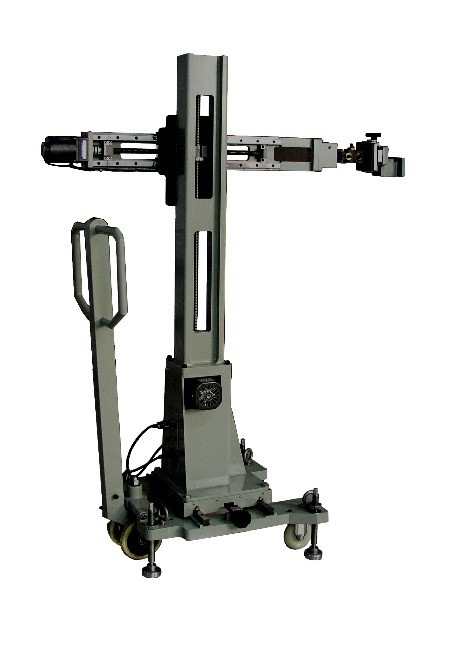

★立式支架：

1、行程：X向0.6m；Z向1.0m；Y向0.2m.

2、测角仪连接：横臂终端悬挂测角仪，采用多自由度万向关节，以便测角仪实现不同的测试姿态。

3、横臂和立柱采用电机驱动遥控控制，横臂测角仪连接处设置微调机构，行程不小于40mm；

4、位置重复精度：±0.01mm。底座丝杠导程≥4mm，横臂和立式丝杠导程≥10mm。

★程序软件：

1、Windows 环境操作，界面友好，使用方便。

2、提供侧倾固定ψ法、摆动法应力测定程序，剪切应力计算、主应力计算、残奥测定等专用软件。

3、一键式操作，测试简洁方便，测试完成后可自动生成实验报告；
