德国Avenir公司Aris微型光纤光谱仪
品牌: Avenir
产地:德国
型号:Aris
产品详情

Aris光谱仪是未来嵌入式光谱学的发展方向。它的精度既可媲美实验室级仪器,体积又很小巧,极大地满足了工业用户对尺寸、价格和可靠性的要求。

凭借其高通量光学设计,Aris的灵敏度是该价格范围内其他光谱仪的24倍。优化的杂散光抑制能够测量更大的吸光度值。

Aris提供了无与伦比的灵活性,满足了不同客户对光谱仪的应用要求。它有五个标准波长范围,可以使用大量可用的衍射光栅进行定制。20μm的默认入口狭缝是用户可更换的,可以轻松更换以获得更好的灵敏度。

标准配置包括两个图像传感器中的一个(见下文),可根据要求提供更多选择。强大的微控制器可以实现板载自动曝光、平均值、缓冲和光谱处理。此外,它能够实现特定应用的频谱评估。

凭借在恶劣条件下的可靠性和紧凑的尺寸,Aris弥合了实验室和现场光谱仪之间的差距。

长范围和分辨率

配置

波长范围

分辨率 (FWHM) typ. max.

Wide

185  970 nm

1.10

1.40 nm

UV/VIS

185  550 nm

0.40

0.60 nm

UV

185  420 nm

0.33

0.40 nm

VIS

350  840 nm

0.65

0.80 nm

VIS/NIR

510  1020 nm

0.80

1.00 nm

以上分辨率的测量条件是默认采用20μm入口狭缝和东芝图像传感器较大的入口狭缝通常会增加与其宽度成比例的分辨率和灵敏度。波长精度通常是分辨率的1/3。


影像传感器


Toshiba TCD1304DG

Hamamatsu S11639-01

像素数量

3648

2048

曝光时间

3 μs  35 min

54 μs  35 min

信噪比 *

350

600

动态范围 **

1900 : 1

5000 : 1

像素读出速度

1 MHz

2 MHz

UV 敏感性

极好的

好的

适用于快速变化的信号

中等的

非常好

触发抖动信号

≤ 1 曝光时间

10 μs

无平均的最大信噪

** 不求平均值,对于单个像素


光学结构

光学设计

对称高通量 Czerny-Turner

焦距

50 mm

数值孔径

0.16 (等效面积)

杂散光

< 0.08 % *

探测器透镜

包含

阶数选择滤光片

包含(如果要求)

光接口

SMA连接器(根据要求提供其他接口)

* 用卤素灯和高通滤波器测量


客户化定制

• 用户可更换的入口狭缝

• 自定义波长范围和闪耀波长

• 不同的影像传感器

• 附加的光学滤波器

• 特定应用程序的处理和评估


电子学结构

电源

5 V via USB or Aux 连接器

电源电压范围

4.4  5.5 V

功耗

≤ 70 mA

A/D 转换器

16 bit, 2 MHz

非线性

< 1 %

频谱缓冲区大小

35光谱(东芝TCD1304DG)

63光谱(滨松S11639-01)

自动曝光

板载测量(曝光时间和平均值)

最小重复时间

4 ms (东芝 TCD1304DG)

2.5 ms (滨松 S11639-01)

通过USB将时间
传输到主机

17 ms (东芝 TCD1304DG)

13 ms (滨松 S11639-01)

板载处理

平均、缓冲和光谱处理(偏移、非线性、暗光谱和参考光谱)

数字接口

USB 2.0全速

应要求:UART、SPI、I²C

I/O 连接

A模拟输入,模拟输出。

应要求:触发器输入、触发器输出、可编程I/O引脚(GPIO)、闪光灯脉冲发生器

连接器

USB Type-C

16-pin Aux 连接器 (IDC)


绝对最大额定值


最小值

最大值

(电源开启)

最大值

(电源关闭)

电源电压

-0.3 V

5.5 V


模拟输入引脚

-0.3 V

4.0 V

3.6 V

数字输入引脚

-0.3 V

6.0 V

3.6 V

输出管脚

不要施加任何电压

温度

-40 °C

70 °C

70 °C


尺寸、环境要求

尺寸

67.0 × 74.0 × 19.0 mm *

重量

122 g

储存温度

-40 to 70 °C

操作温度

-20 to 60 °C

湿度

0 to 90 % 无冷凝

无光学接口,见技术图纸。


包含的附件

• USB 线缆

• 带软件和文档的USB

• 快速入门指南

• 校准和测试报告



 可选的附件

• 更大的入口狭缝(用户可选配)

• 光纤接插电缆

• 余弦校正器

• SMA准直器

• 直接连接准直器


包含的软件

• 应用软件(Windows 7 或更高版本)

• 带有演示代码和软件库的软件开发工具包(SDK)


标准

Aris符合欧盟关于电磁兼容性的相关法规和标准(2014/30/EU)、RoHS(有害物质限制)、SVHC

(高度关注物质)。详细信息可在用户手册中找到。

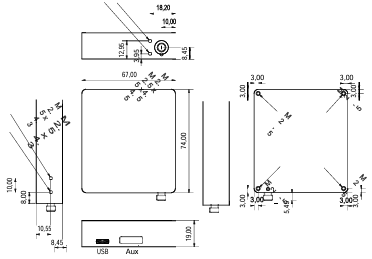

                          技术图纸
