核电子学插件
品牌:ORTEC
产地:美国
型号:4001A/4002D
产品详情

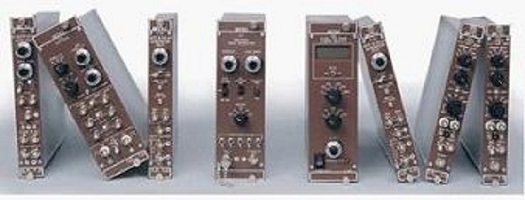

ORTEC主要可以提供的核电子学插件核仪器主要包括:


    前置放大器、放大器、时间校准、单道脉冲分析器、计数/计时器和率表、延迟发生器、逻辑模块和线性门、快速时间鉴别器、CAMAC ADC、高压偏置/NIM电源及机箱、NIM MCA/MCB、非NIM MCA/MCB、MCS/多倍数停止时间谱、脉冲发生器等。


电子学部分插件参数表

Preamplifiers

VT120A/B/C

Fast-Timing   Preamplifier (200 gain, non inverting)

快速上升时间信号放大器

适用于微通道板、PMT和硅探测器

上升时间:≤1ns

等效输入噪声 ≤20µV rms

增益 A200,(B-200,(C20

带宽   10-350MHz

输出范围:0 - - 5V50负载)

输出阻抗:≤1,交流耦合

输入阻抗:50

输入电源:12V50mA(可选配件LEMO电源连接件C-VT120

C-VT120

Power   Cable Assembly for VT120A/B/C (3-m length)

VT120   附件3m电缆

113

Scintillation   Preamplifier

PMT前放

上升时间:<60ns

下降时间常数:50µs(信号源内阻1MΩ)

积分非线性:≤±0.02%

温度系数:≤±0.01%/   (0-50)

计数率:250mV参考脉冲增益漂移<0.25%(使用200mV随机脉冲,65,000cps

等效输出噪声:<0.1mV rms

输入电容:01002005001000pF可选

142A,142B,142C

Preamplifier

前放

输入信号极性:正或负

输出:能量信号E口和定时信号T

所需电源:

142A   +24V/20mA-24V/10mA+12V/15mA-12V/15mA

142B   +24V/40mA-24V/10mA+12V/15mA-12V/15mA

142C   +24V/40mA-24V/10mA+12V/15mA-12V/15mA

噪声

型号探测器电容pF最大噪声(keV)(Si)142A01.60142A1003.40142B1003.20142B100019.0142C4007.20142C100014.50142C200027.00

积分非线性:≤±0.03%0-±7V,开环)或±3.5V93Ω终端电阻)

温度稳定性:

142A  ≤±50ppm/   (0-50)

142B  ≤±100ppm /   (0-50)

142C  ≤±200ppm /   (0-50)

开环增益

142A  >40,000

142B  >80,000

142C  >80,000

电荷灵敏度

142A  45mV/MeV

142B  20mV/MeV

142C  20mV/MeV

能量范围

142A  0-200MeV

142B  0-400MeV

142C  0-400/MeV

E2CRP

142A  1.5×107MeV2/s

142B  3×107MeV2/s

142C  3×107MeV2/s

上升时间(00.5V,能量输出口,93Ω负载)

142A  <5ns0pF),<12ns100pF

142B  <5ns100pF),<25ns1000pF

142C  <11ns400pF),<20ns1000pF

衰减时间(标称值)

142A  500µs

142B  1000µs

142C  1000µs

建议输入电容范围

142A  0~100pF

142B  100~400pF

142C  400~1000pF

探测器最大偏压 ±1000V

142AH

Preamplifier

输入信号极性:正或负

输出:能量信号E口和定时信号T

噪声

探测器电容pF             典型值(keV)(Si    保证值(keV)(Si

0                                 1.55                             1.75

20                                1.65                             -

50                                2.35                             -

100                              3.55                             3.60

积分非线性:≤±0.05%0-±7V,开环)或±3.5V93Ω终端电阻)

温度稳定性:<±50ppm/   (0-50)

开环增益  >40,000

电荷灵敏度  45mV/MeV

E2CRP 1.5×107MeV2/s

上升时间(00.5V,能量输出口,93Ω负载) <5ns0pF),<12ns100pF

衰减时间(标称值) ~500µs

探测器偏压 ±5000V

142IH

Preamplifier

电荷灵敏放大器

输入信号极性:正或负

输出:能量信号E口和定时信号T

噪声

探测器电容pF             最大噪声(keV)(Si

0                                 1.90

100                              4.60

1000                            35

(硅等效ε=3.6eVτ=2µs

积分非线性:≤±0.05%0-±7V,开环)或±3.5V93Ω终端电阻)

温度稳定性:<±50ppm/   (0-50)

开环增益  >40,000

电荷灵敏度  45mV/MeV

E2CRP 7×107MeV2/s

上升时间(00.5V,能量输出口,93Ω负载) <20ns0pF),<50ns100pF

动态输入电容:10,000pF

探测器偏压 ±3000V

142PC

Preamplifier

适用正比计数器

输出:能量信号E口和定时信号T

噪声

探测器电容pF             典型值                         保证值

0                                 295rms 电子                340rms 电子

100                              450rms 电子                485rms 电子

(硅等效ε=3.6eVτ=2µs

积分非线性:≤±0.05%0-±7V,开环)或±3.5V93Ω终端电阻)

温度稳定性:<±50ppm/   (0-50)

开环增益  >40,000

灵敏度  6.5V/pC

E2CRP 7×107MeV2/s

上升时间(00.5V,能量输出口,93Ω负载) <25ns0pF),<150ns100pF

动态输入电容:10,000pF

探测器偏压 ±3000V

9301

Fast   Preamplifier

适用于PMT 电子倍增器等(光子或离子计数)

输入阻抗:50Ω

电压增益:10±2%),不倒相

上升时间:<1.5ns

输入等效噪声:<25µV

输出动态范围:>±0.7V50Ω负载)

非线性:<±1%

增益稳定性:<±0.1%/

电源需求:+12V/30mA-12V/30mA

9305

Fast   Preamplifier

适用于PMT 电子倍增器等(光子或离子计数)

输入阻抗:50Ω

电压增益:5-10可调,不倒相

上升时间:<3ns50Ω负载,120MHz带宽)

输入等效噪声:<25µV

积分非线性:<±1%(输出电压±5V

增益稳定性:<±0.05%/

DC稳定性:<±150µV/℃(对输出电压)

输入阻抗:50

输出阻抗:<1,直流耦合

输出线性范围:0-±5V50Ω负载)

环境温度:0-50

电源需求:+12V/30mA-12V/30mA

9306

1-GHZ   Preamplifier

适用于超快探测器定时应用(如微通道板、微通道板PMT

2个相同的输出

电压增益:10050-150),非倒相

输出上升时间:<350ps

带宽(3db):100kHz-1GHz

输入等效噪声:<100µV

输入最大值:±1V

输出短路保护

输入阻抗:50

输出阻抗:50,交流耦合

输出线性范围:0 - -1.75V50Ω负载)

电源需求:+24V/200mA

9326

Fast   Preamplifier with 3-m DC power cable

输入噪声:<100µV rms

输出上升时间:<1ns

低频下降频率   <100kHz

增益:51020V/V板载跳线调节,非倒相

环境温度:0-50

模拟信号输入:负极性,0~-200mV,阻抗50,过载保护

模拟信号输出:+0.25V~-1V(50负载),短路保护

电源需求:+12V/100mA



Amplifier

FTA820A

Octal   Fast-Timing Amplifier (200 Gain, Non Inverting)

8路模拟信号放大器

增益:200

上升时间:≤1ns

等效输入噪声:≤20µV

带宽:10 –   350MHz

传播延时:≤30ps

输入阻抗:50Ω

输出电压:0 -   -5V(50负载),阻抗:≤1Ω

427A

Delay   Amplifier

用于线性信号和门控信号延迟,符合实验到达时间对齐

延时范围:0 – 4.75µs0.25,0.5,1.0,1.02.0任意组合)

完全直流耦合

上升时间≤400ns

增益:±2%0延时)

增益随延时变化率:10%

直通和延时波纹:<2%

延时误差:≤5%

增益温度稳定性:<±0.01%/

上升时间和带宽与延时的关系

延时    上升时间    带宽

0µs     280ns       1.25MHz

0.25µs  280ns       1.25MHz

0.5µs   290ns       1.20MHz

1.0µs   310ns       1.13MHz

2.0µs   340ns       1.03MHz

3.0µs   360ns       0.972MHz

4.0µs   370ns       0.945MHz

4.5µs   380ns       0.920MHz

4.75µs  400ns       0.875MHz

环境温度:0-50℃

460

Delay   Line Amplifier (With Standard 1-µS Delay Lines)

闪烁体延时线放大器

极零调节

增益调节:粗调710,20,50,100,200,500,1000,细调0.3~1

成形过滤器时间常数:τ=0.040.1,0.25µs,(40,100,250ns

积分非线性:≤±0.05%

噪声:≤20µV0.25µs常数和增益1000);≤25µV0.25µs常数和增益50);≤60µV0.25µs常数和增益10);

串扰:<±1ns(20:1动态范围)<±2ns(50:1动态范围)<±2.5ns(100:1动态范围)

增益温度稳定性:≤±0.01%/℃(0-50℃)

DC温度稳定性:≤±0.1mV/℃(0-50℃)

延迟线成形:1-µs

474

Timing   Filter Amplifier

锗探测器定时过滤放大器

极零调节

增益调节:粗调71,2,4,6,10,20,细调2~12.5

积分时间常数:out=4ns20,50,100,200,500ns

微分时间常数:out=0.2ms20,50,100,200,500ns

倒相或非倒相可选

533

Dual Sum And Invert Amplifier

双路加和和倒相放大器(A4输入,B2输入)

电压增益:-1(误差≤±2%

带宽:0-7MHz

积分非线性:≤±0.05%

增益温度稳定性:≤±0.005%/℃(0-50℃)

DC温度稳定性:≤±50µV/℃(0-50℃)

输入电压0-±10V,正负极性或双极性,阻抗~666Ω

输出电压:0-±10V,阻抗~0.1Ω

570

Spectroscopy   Amplifier

通用放大器

单极性输出

极零调节

基线恢复(自动)

增益:1-1500连续可调

脉冲形状:半高斯形

积分非线性:≤±0.05%2µs成形时间)

噪声:<5µV(2µs成形时间粗调增益>100)

增益温度稳定性:≤±0.0075%/℃(0-50℃)

DC温度稳定性:≤±50µV/℃(0-50℃)

谱展宽:<16%FWHM Co-601.332MeV峰位于多道86%道址处,单极性输出,2µs成形时间)

峰位漂移:<0.024%FWHM Co-601.332MeV峰位于多道86%道址处,单极性输出,2µs成形时间)

电源需求:+12V/60mA -12V/30mA+24V/80mA -24V/85mA

572A

Spectroscopy   Amplifier

通用能量谱仪放大器

单极性输出或双极性输出

极零调节

基线恢复(自动)

内建脉冲堆积拒绝器

增益:1-1500连续可调

脉冲形状:半高斯形

积分非线性:≤±0.05%2µs成形时间)

噪声:<5µV(2µs成形时间粗调增益>100)

增益温度稳定性:≤±0.0075%/℃(0-50℃)

DC温度稳定性:≤±50µV/℃(0-50℃)

谱展宽:<16%FWHM Co-601.332MeV峰位于多道86%道址处,单极性输出,2µs成形时间)

峰位漂移:<0.024% Co-601.332MeV峰位于多道86%道址处,单极性,2µs成形时间)

电源需求:+12V/85mA -12V/30mA+24V/100mA -24V/105mA

575A

Spectroscopy   Amplifier

低成本,通用能量谱仪放大器,适用半导体探测器、闪烁体探测器、正比计数器

单极性输出或双极性输出

门控基线恢复(自动)

增益:1-1250连续可调

脉冲形状:半高斯形

可选成形时间:0.5 1.5 3µs

积分非线性:≤±0.05%1.5µs成形时间)

噪声(增益>100)<5µV(3µs成形时间,单极性)<7µV(1.5µs成形时间,单极性)

增益温度稳定性:≤±0.0075%/℃(0-50℃)

DC温度稳定性:≤±30µV/℃(0-50℃)

谱展宽:<10%FWHM Co-60 1.332MeV峰位于多道86%道址处,单极性输出,1.5µs成形时间)

峰位漂移:<0.02%FWHM Co-60 1.332MeV峰位于多道86%道址处,单极性输出,1.5µs成形时间)

电源需求:+12V/70mA -12V/75mA+24V/55mA -24V/40mA

579

Fast-Filter   Amplifier

快速滤波放大器,适用锗和其它半导体探测器

输入信号幅度:±1VDC±5VDC(使用内部衰减X5),±35VDC

输入阻抗:100Ω(可选50Ω);

输出电压:0-±5V(负载50Ω

上升时间 <8ns

下冲幅度:<10%(积分输出);<2%(任何可选积分输出)

噪声(最大增益)<10µV(τID=200ns,输入幅度<10µV

积分非线性:≤±1%(典型值≤±0.5%)(输出±5V, 负载50Ω

增益温度稳定性:≤±0.05%/

DC温度稳定性:≤±50µV/

环境温度0-50℃

谱展宽:<10%FWHM Co-60 1.332MeV峰位于多道86%道址处,单极性输出,1.5µs成形时间)

峰位漂移:<0.02% Co-60 1.332MeV峰位于多道86%道址处,单极性输出,1.5µs成形时间)

电源需求:+12V/70mA -12V/75mA+24V/55mA -24V/40mA

独立的积分和微分

门控基线恢复

极零相消

电压增益倍数: 0.9~500

590A

Amplifier   and Timing SCA

谱仪放大器和定时单道分析器,适用于闪烁体探测器和正比计数器的计数、定时、能量谱

谱仪放大器

可选成形时间常数0.5,1.5,3.0µs

门控基线恢复

可选窗范围

极零调节

积分/窗口模式

脉冲形状:半高斯形

输出极性:正负

输出信号:单极性和双极性

增益:1020, 50, 100, 200, 500粗调,0.5~2.5细调

积分非线性:≤±0.05%1.5µs成形时间)

增益温度稳定性:≤±0.0075%/℃(0-50℃)

DC温度稳定性:≤±50µV/℃(0-50℃)

谱展宽:<10%FWHM Co-60 1.332MeV峰位于多道86%道址处,1.5µs成形时间)

峰位漂移:<0.02% Co-60 1.332MeV峰位于多道86%道址处,1.5µs成形时间)

定时单道分析器

输入动态范围:200:1

脉冲对分辨时间:<=2µs(1.5µs成形时间)

输出时刻:达峰后500ns

时刻漂移:<±10ns50:1输出幅度变化,0.5µs成形时间

阀值温度稳定性:≤±0.01%/℃(满刻度范围,1mV/℃)

鉴别器非线性:≤±0.25%(满刻度范围)

窗口宽度稳定性:≤±0.1%(满刻度范围,0-10V输出

最小阀值(LLD):50mV

电源需求:+12V/115mA -12V/85mA+24V/35mA -24V/25mA

671

Spectroscopy   Amplifier

适用于所有探测器

增益:2.5~1500连续可调

单、双极性脉冲形状:近三角形、近高斯形可选

极零调节

基线恢复

积分非线性(单极性):≤±0.025%0~10V输出)

等效输入噪声:<5.0µV(增益>100);<4.5µV(增益>1000

单极性增益温度稳定性:≤±0.005%/℃(0-50℃)

单极性DC温度稳定性:≤±7.5µV/℃(0-50℃)

双极性增益温度稳定性:≤±0.007%/℃(0-50℃)

双极性DC温度稳定性:≤±30µV/℃(0-50℃)

谱展宽:<8%FWHM (计数率<100,000cps; <15%FWHM (计数率<200,000cps,测定条件Co-60 1.332MeV10%相对效率,ORTEC GAMMA-X PLUS 探测器,1.332MeV幅度8.5V,单极性输出

峰位漂移:<0.018% (计数率=100,000cps);<0.05% (计数率=200,000cps);

差分输入非线性:≤±0.012%-9V~9V

脉冲堆积拒绝

阀值自动设置高于噪声

脉冲对分辨时间:500ns1.332MeV输出电压幅度4V,单极性输出,计数率50,000cps

电源需求:+12V/115mA -12V/85mA+24V/35mA -24V/25mA

672

Spectroscopy   Amplifier (with AUTO-PZ) 谱仪放大器

增益:2.5-1500连续可调

积分非线性:≤0.025%0~10V

等效输入噪声:<5.0µV(增益>100);<4.5µV(增益>1000,手动极零);<6.0µV(增益>100,自动极零)

温度稳定性:单极性输出增益≤±0.005%/,直流电平≤±7.5µV   /   (0-50);双极性输出 增益≤±0.007%/,直流电平≤±30µV   /

基线恢复:自动/手动,根据噪声水平自动调整噪声阀值

谱线展宽:<半高宽FWHM8%(单极性输出,100,000cps60Co   1.33MeV峰在多道分析器道址的85%处,10%相对效率高纯锗测定结果)

谱线漂移:<0.018%(计数率每秒100,000个),60Co   1.33MeV峰在多道分析器道址的85%处,10%相对效率高纯锗测定结果)

成形时间:0.5123610µs可选

差分输入非线性:≤±0.012%-9V~9V

脉冲堆积拒绝

阀值自动设置高于噪声

脉冲对分辨时间:500ns1.332MeV输出电压幅度4V,单极性输出,计数率50,000cps

抗脉冲堆积电路

自动极零电路

基线恢复电路

673

Spectroscopy   Amplifier and Gated Integrate

适用于高计数率和低计数率锗探测器

半高斯形输出和门控积分输出

电荷收集时间变化门控积分补偿,改善锗能量分辨率和高计数率时通过率

成形时间常数:0.25~6µs

增益:1~1500连续可调

单极性脉冲形状:高斯形

极零调节

基线恢复

积分非线性(单极性):≤±0.05%2µs成形时间)

等效输入噪声:<4.0µV(增益>100,单极性)

单极性增益温度稳定性:≤±0.0075%/℃(0-50℃)

单极性DC温度稳定性:≤±10µV/℃(0-50℃)

谱展宽:<14%FWHM (计数率0-100,000cps2µs成形时间),测定条件Co-60 1.332MeV,位于分析范围85%处,单极性输出

峰位漂移:<0.024% (计数率=100,000cps);<0.05% (计数率=200,000cps);测定条件Co-60 1.332MeV,位于分析范围85%处,单极性输出

电源需求:+12V/150mA -12V/75mA+24V/125mA -24V/105mA

855

Dual   Spectroscopy Amplifier

两个575A,单宽度NIM插件

863

Quad   Timing Filter Amplifier

四路定时滤波放大器,适用于锗和其它固体探测器定时应用

可选积分和微分滤波

上升时间:<10ns0-±5V50Ω负载)

噪声(增益>100)<50µV(微分和积分时间常数为Out)

积分非线性:≤±0.5%0-±5V50Ω负载)

增益温度稳定性:≤±0.05%/℃(0-50℃)

DC温度稳定性:≤±10µV/℃(0-50℃)

微分时间常数:0.1ms200ns跳线选择

电源需求:+12V/167mA -12V/167mA+24V/83mA -24V/83mA

9302

Amplifier   and Discriminator

谱仪和鉴别器,适用于光子、电子和离子计数应用

上升时间:3.0ns(典型值)

噪声(最大增益)<=10µV

增益:20200,非倒相



积分非线性:≤±1%0-±5V50Ω负载)

增益温度稳定性:≤±0.1%/℃(0-50℃)

DC温度稳定性:≤±50µV/℃(0-50℃)

鉴别器范围:50mV-1V

脉冲对分辨时间:<10ns

监控率范围:1kHz10 kHz 100 kHz 1MHz可选

输入负极性信号

输出模拟信号,()

鉴别器输出:2路独立输出,负电流脉冲(负载50Ω),16mA,宽度<=5ns,上升时间1.5ns

电源需求:+12V/140mA -12V/205mA+24V/85mA -24V/90mA

9309-4

Quad Fast Amplifier

9310-16

16 Channel Fast Amplifier

9327

1-GHZ   Amplifier and Timing Discriminator



TAC/Time Calibrator

462

Time   Calibrator

时间刻度

刻度时间绝对精确度 ±10ps10ns长度)

刻度温度稳定性:≤±10ppm%/

刻度长期稳定性:100ppm/年

刻度开始-停止时间间隔范围:1.28-81.92µs

566

Time-to-Amplitude-converter

时间幅度转换器:

时间范围:10ns ~ 2ms

正负输入信号

时间分辨率(FWHM):0.01%满量程+5ps

温度稳定性:≤±0.01%/(满量程),或10ps/   (0-50)

微分非线性:≤1%10ns)或2%(满量程)

积分非线性:≤±0.1%10ns)或2%(满量程)

复位周期:固定值1.0µs(X1和X10);固定值50µs(X1K和X10K)

开始-停止最小转换时间≤5ns

输入计数率:>=30MHz

可接受开始-停止时间间隔:50ns100ns200ns

倍乘因子:1,10,100,1K

衰减时间:0.5~10.5µs

选通模式:内/外可选

单道分析器

阀值温度稳定性:≤±0.01%/(满量程,0   ~50

阀值非线性:≤±0.5%/(满量程)

输出:

TAC 0 ~ +10V,脉冲宽度可调从<=1~>=3µs;

阻抗:前面板<10Ω,后面板93Ω;

脉冲上升时间:~250ns

脉冲下降时间:250ns

567

Time-to-Amplitude-converter/SCA时间幅度转换器/单道分析器

时间幅度转换器:

时间范围:10ns ~ 2ms

内置SCA,可设定符合实验时间窗;内置起停控制逻辑;

输出与STOP信号或外部选通信号同步;

正负信号输入;

时间分辨率(FWHM):0.01%满量程+5ps

温度稳定性:≤±0.01%/(满量程),或10ps/   (0-50)

微分非线性:≤1%10ns)或2%(满量程)

积分非线性:≤±0.1%10ns)或2%(满量程)

最小转换时间间隔:≤5ns

单道分析器

阀值温度稳定性:≤±0.01%/(满量程,0   ~50

阀值非线性:≤±0.5%/(满量程)

TAC输出:

0 ~ +10V,脉冲宽度可调1~3µs;

阻抗:前面板<10Ω,后面板93Ω;

脉冲上升时间:~250ns

脉冲下降时间:250ns



Single-Channel Pulse-Height Analyzers

550A

Single-Channel   Analyzer

四种操作模式:内部、正常(独立的上阀、下阀)、异步窗口模式、同步窗口模式

直流耦合

动态范围:500:1

脉冲对分辨时间:100ns+脉冲宽度

阀值温度稳定性:≤±0.01%/℃(满量程,0-50℃)

窗口宽度稳定性:≤±0.01%/℃(输入+20mV-+10V范围)

上下鉴别器非线性:≤±0.25%/℃(满量程)

551

Timing   Single-Channel Analyzer

单道分析器-定时信号提取

后沿恒比定时步进<±3ns(100:1动态范围

独立的上下阀鉴别器输出

直流耦合

延时0.1-10µs可调

提供外部基线清除

动态范围:200:1

脉冲对分辨时间:输出脉冲宽度(可选)+100ns快速NIM输出或+200ns正极性NIM输出

最小分辨时间:220ns负极性输出;800ns正极性输出

阀值温度稳定性:≤±0.01%/℃(满量程)

窗口宽度稳定性:≤±0.1%/℃(输入0-+10V范围)

上下鉴别器非线性:≤±0.25%/℃(满量程)

衰减非线性:≤±2%/

下阀最小鉴别阀值:50mV

时间漂移 ≤±4ns(动态范围100:1

552

Pulse-Shape   Analyzer/Timing SCA

脉冲形状分析/定时信号提取

脉冲高度/形状分析,定时信号提取

漂移<=250ps(10:1动态范围)

直流耦合

衰减时间0.1-1.1µs可调

提供外部基线清除

动态范围:200:1

脉冲对分辨时间:输出脉冲宽度(可选)+200ns负极性NIM输出或+740ns正极性NIM输出

最小分辨时间:260ns负极性输出;800ns正极性输出

阀值温度稳定性:≤±0.005%/℃(满量程,0-50℃))

窗口宽度稳定性:≤±0.1%/℃(输入0-+10V范围)

上下鉴别器非线性:≤±0.25%/℃(满量程)

衰减非线性:≤±2%/

下阀最小鉴别阀值:40mV

时间漂移 ≤±4ns(动态范围100:1

850

Quad   Single- Channel Analyzer(requires 6V)

四路独立通道单道分析器

直流耦合

提供外部基线清除

动态范围:500:1

脉冲对分辨时间:输出脉冲宽度+200ns

最小分辨时间:260ns负极性输出;800ns正极性输出

阀值温度稳定性:≤±0.01%/℃(满量程,0-50℃)

窗口宽度稳定性:≤±0.1%/℃(输入0-+10V范围)

上下鉴别器非线性:≤±0.25%/℃(满量程)



Counting, Timers, and Ratemeters

449A/449A-2

Log/Lin   Ratemeter

线性和对数模式

5档对数范围

0-100零抑制

/负极性输入(最小宽度50ns

时间常数选择范围广

音频输出可选

线性范围

线性计数率范围10cpm-1Mcpm

死时间 <100ns1,000,000cpm

温度稳定性:≤±0.05%/

非线性:≤±0.1510-30,000cpm);≤±1.5100,000-1,000,000cpm

时间常数:0.03 -30s

对数范围

计数率范围 5档可选,10~106cpm

标准偏差:~15%(小时间常数);~5%(长时间常数)

温度稳定性:≤±0.25%/

时间常数:0.03 -30s

模拟输出误差:≤±2.5%(满量程)

661

Ratemeter

计数率计

最高计数率107cps

18档计数率范围可调25-107cps

快速、中等、慢速选择(标准偏差分别为<1%<3%<10%

/负极性输入

正输入阀值可调

计数率范围0-107cps

模拟信号范围:100mV1V10V可选

脉冲对分辨时间:<40ns/负极性输入

刻度精确度:<2%,模拟信号<1%,模拟输出非线性≤±0.1%

温度稳定性:≤±0.02%/℃(满量程,0-50℃)

871

Timer   and Counter (non-printing)

计时器和计数器

8档预置

25MHz/负输入

1MHz晶体管时间基准

自动循环时间控制

时间基准:0.1s 1min增量调节(晶振)

时间基准稳定性:≤±2ppm%/℃(0-50℃)

时间基准不精确度:≤±2ppm

脉冲对分辨时间:<40ns/负极性输入

974A

CCNIM Quad 100-MHZ   Counter/Timer

4路计算机控制/读取8位计数器和计时器

1个可预置计时器或计数器

输入100MHz负极性输入或25MHz正极性

RS-232IEEE-488接口

晶振时间基准

自动循环时间控制

时间基准:0.1s 1min增量调节(晶振);也可接受外部输入

脉冲对分辨时间:<10ns负极性输入;<40ns正极性输入

976

Quad 250-MHZ Counter/Timer

4路独立8位数字计数器

15个计数器或定时器

自动重复计数

计数率除/衰减功能

250MHz

快速NIMTTL信号

内部石英晶振频率:1MHz±50ppm,温度稳定性:≤±2ppm/℃,抖动<3ppm(1µs时钟周期),抖动<5ppm(1ms时钟周期)

时间延迟不确定度:等于1个时钟周期

978

Dual Timer

通用双路定时器/脉冲发生器

2路触发脉冲发生器(单NIM宽)

手动或脉冲触发

NIMECL输出,宽度50ns-10s

结束标记信号输出

脉冲宽度和频率可变(级联时)

死时间:<循环周期

上升/下降时间:<2ns

994

CCNIM   Dual Counter and Timer(requires interface option for computer operation

2路计算机控制/读取8位计数器和计时器

1个可预置计时器或计数器

输入100MHz负极性输入或25MHz正极性

RS-232IEEE-488接口,可直接连接打印机

计数值范围0~108

计数时间和计数值可预置

时间基准10MHz时钟,最小间隔0.01s0.01min,异步误差100ns

时间基准精确度:≤±0.0025%/℃(0-50℃)

计数值预置(达到后停止计数)

正输入鉴别器:+100mV-+9.5V

脉冲对分辨时间:<10ns负极性输入;<40ns正极性输入

995

CCNIM   Dual Counter (requires interface option for computer operation)

2路计算机控制/读取8位计数器

RS-232IEEE-488接口,可直接连接打印机

输入100MHz负极性输入或25MHz正极性

计数值范围0~108

正输入鉴别器:+100mV-+9.5V

脉冲对分辨时间:<10ns负极性输入;<40ns正极性输入

996

CCNIM   Timer and Counter (requires interface option for computer operation)

计算机控制/读取8位计数器

RS-232IEEE-488接口

输入100MHz负极性输入或25MHz正极性

计数值范围0~108

计数时间和计数值可预置

时间基准10MHz时钟,最小间隔0.01s0.01min,异步误差100ns,可接受外部输入

时间基准精确度:≤±0.0025%/℃(0-50℃),

正输入鉴别器:+100mV-+9.5V

脉冲对分辨时间:<10ns负极性输入;<40ns正极性输入

99X-1

994,   995, and 996 Option – RS-232-C Interface Option(requires C-75Cable)

994,   995, 996可选RS-232-C接口

99X-4

994   and 995 Option –Internal +6V Supply Option

994995 可选内部电源

9349

Log/Lin   Ratemeter

线性范围

线性计数率范围0-106cps

死时间 <100ns1,000,000cpm

温度稳定性:≤±0.05%/

非线性:≤±0.1510-104);≤±1.5105-106cps

时间常数:0.03 -30s7档)

对数范围

计数率范围 5档可选,10~106cps

标准偏差:~15%(小时间常数);~5%(长时间常数)

温度稳定性:≤±0.25%/

时间常数:0.03 -30s

模拟输出误差:≤±2.5%(满量程)

Delay, Gate and Delay Generators, Logic Module, and Linear Gates

CO4020

Quad   4-Input Logic Unit (requires 6 V)

DB463

Delay Box时间延迟

4组独立的输入与输出;

50Ω已刻度延时电缆

延迟时间0.5~63.5ns可调, 间隔0.5ns

延时精度<±0.1ns

GG8020

Octal   Gate and Delay Generator(requires 6 V)

8路门控和延时发生器

符合和门控脉冲延时及宽度可调

NIMTTL快速负极性信号输出

输出延时70ns-10µs可调,温度系数:<±0.04%/℃(0-50℃)

输出宽度70ns-10µs可调,温度系数:<±0.04%/℃(0-50℃)

死时间 典型值延时+输出脉冲宽度+20ns

延时抖动:<±0.04%

414A

Fast Coincidence快符合

分辨时间10~110ns可调

3个可选的、正极性符合输入端,1个可选的反符合输入端

脉冲对分辨时间:<100ns(单输入);<1µs(符合输出)

分辨时间(2τ):对符合信号10~110ns连续可调;对反符合信号由输入脉冲宽度设置

分辨时间(2τ)温度稳定性:≤±0.2%/ (0-50)

416A

Gate   and Delay Generator

门控和延时发生器

门控脉冲延迟时间、宽度、极性、幅度可调

延迟时间范围0.1~110µs

输出脉冲宽度0.4~4µs

延迟时间非线性:≤±2%

延迟时间温度稳定性:≤±0.03% /

延时发生器死时间 典型值延时+200ns1.1µs范围)或+300ns11µs范围)+1000ns110µs范围)

输出发生器死时间 脉冲宽度+200ns

延时抖动<±0.02%(所选范围)

418A

Universal   Coincidence

通用符合器

5个正极性直流耦合输入

每个输入符合、反符合、偏移可选

输入A 分辨时间100ns-2µs,温度稳定性<±0.1%/

输入B/C/D/E分辨时间由输入脉冲宽度控制,温度稳定性<±0.05%/(τ=500ns)

环境温度:0-50

425A

Nanosecond   Delay

纳秒级延时

50Ω已刻度延时电缆

2-65ns延时,1ns间隔

延时精度 100ns<±1%

阻抗不匹配反射<±2%

426

Linear   Gate

线性门

通过或阻塞信号幅度+0.2-+10V

门控或非门控符合、反符合门

增益1

积分非线性:<± 0.15%(+0.2-+10V )

温度稳定性:<±0.015%/℃(0-50℃)

计数率 增益漂移<0.25%4V参考脉冲,使用外部计数率65,000cps6V随机脉冲)

门宽度:0.3-4µs连续可调

499

Fast/Slow   NIM Logic Converter

/NIM逻辑转换器



542

Linear   Gate and Stretcher

线性门

通过或阻塞信号幅度+0.1-+10V

门控或非门控符合、反符合门

内部或外部触发线性输出

输出延时和宽度可调

噪声 <20µV rms(对输入)

脉冲拒绝:脉冲达峰后,在输出脉冲终止和输入脉冲恢复到基线水平之前前拒绝后续脉冲

增益1

积分非线性:<± 0.2%(脉冲上升时间>100ns,脉冲宽度>400ns)

温度稳定性:<±0.015%/℃(0-50℃,输出电压5V

计数率脉冲发生器峰中心位于测量范围85%处,脉冲中心漂移<0.1%(测量条件 Cs137源随机信号计数率50,000cps,峰位于70%处,直流耦合,成形时间常数-1µs

门宽度:0.5-5µs连续可调

Fast-Timing Discriminators

CF8000

Octal   Constant-Fraction Discriminator

8路恒比定时鉴别器

内部延时

自动漂移调节

逻辑信号与、或输出

模拟信号和输出

禁止信号输入

ECL信号输出

能量信号输出

漂移<250ns(-50mV -   -5V输出,1ns上升时间。10ns宽度,2ns延时)

恒比比例0.4

输入/输出最大计数率20MHz

脉冲对分辨时间 <50ns

传输延时 输出A典型值13ns,输入B典型值16ns

阀值温度稳定性:<±100ppm/℃(0-50℃)

输入信号幅度0 - -5V



CFD-DELAY-5NS

CF8000   Option – Delay Plug-in +5ns延时

CFD-DELAY-10NS

CF8000   Option – Delay Plug-in+10ns延时

CFD-DELAY-30NS

CF8000   Option – Delay Plug-in+30ns延时

CFD-DELAY-50NS

CF8000   Option – Delay Plug-in+50ns延时

583B

Constant-Fraction   Differential Discriminator/SCA (requires 6 V) 恒比定时鉴别器/单道分析器

输入电压:0 ~ -10V,过载保护

上鉴别阀值:-30mV ~ -5V,下鉴别阀值:-30mV ~ -5V

阀值积分非线性:≤±0.5%(满量程)

阀值温度稳定性:≤±0.1mV/℃(0 ~50℃)

时间游动:≤75ps 100:1动态范围,外部成形延迟时间~2ns,输入上升时间≤1ns,输入脉冲宽度~10ns,阀值30mV

传输延迟:18ns

输出脉冲宽度可调

584

Constant-Fraction   Discriminator

输入电压:0 ~ -5V

输入/输出最大计数率50MHz

最小输入阀值5mV

鉴别阀值范围:-5mV~ -1V

阀值积分非线性:≤±0.25%(满量程)

阀值温度稳定性:≤±0.1mV/℃(0 ~50℃)

自有延时 标称值25ns(外部恒比延时≈2ns

最小脉冲对分辨时间:<=20ns

死时间标称值20ns

阻塞输出宽度 <=10>=1000ns可调

时间游动:≤100ps 100:1动态范围,-20mV---2V,条件恒比延时~2ns,输入上升时间≤1ns,输入脉冲宽度10ns

输出脉冲宽度可调

935

Quad   200MHZ Constant-Fraction Discriminator/SCA (requires 6 V)

4路恒比定时鉴别器/单道分析器

适用于1nsFWMH定时信号(微通道板,快速PMT, 快速硅探测器)

超低漂移 <±50ps(典型值<±25ps100:1动态范围)

快速精确漂移调节(监控过零点)

恒比比例20%

脉冲对分辨时间 <5ns更新模式,<7ns阻塞模式

输入/输出最大计数率 >200MHz更新模式,>150MHz阻塞模式

传输延时 典型值<13ns(外部延时1.5ns),温度敏感性<±10ps/℃(0-50℃)

温度稳定性:<±0.01%/℃(0-50℃)

9307

Pico-TIMING   Discriminator(requires 6 V)

皮秒级定时鉴别器

输入脉冲宽度400ps-5ns,幅度-50mV- -5V

超低漂移 <±20ps-150mV-   -1.5V

1TTL输出,2快速负NIM定时输出

脉冲对分辨时间 <1nsNIM定时输出

输入/输出最大计数率 100MHz

阀值温度稳定性:<±0.1mV/℃(0-50℃)

传输延时温度敏感性<±10ps/℃(0-50℃)

CAMAC ADCs and Memory

AD413A   (Obsolete, Dec 2014)



CAMAC   Quad 8k ADC

16,128ADC, CAMAC 快速FERAbus总线

5µs转换时间

Gedcke-Hale   活时间校正

CAMAC控制活时钟、FERAbus/CAMAC 读出,0或过流抑制,主控门控、本地门控、单/符合模式, 上下阀鉴别器、输入直流偏移

查分输入

模拟信号输入:0-+10V(逐次逼近ADC

分辨率16,128道(0.625V/道)

积分非线性:<±0.025%

微分非线性:<±1%

温度稳定性:增益<±50ppm/℃(0-50℃),零点偏移:<50ppm/

上鉴别阀范围:CAMAC控制  8.5V-10V

DC偏移范围:-40mV-+40mV

活时间时钟:最大计数167772.16s,分辨率10ms

读出模式控制:串行模式,过流抑制、单符合模式

读时间:100ns每双字FERAbus1µs每字CAMAC

CMC203

CAMAC   FERA Driver, Memory and Histogrammer

CAMAC   FERA驱动器,存储和柱状图

用于处理和读出控制

FERAbus列表模式有1M个自先进先出缓存,适用于多参数符合测量

3个柱状图模式

列表模式/柱状图缓存:10480576个字(16bit )

柱状图数据速率:最大5MHz

最大柱状图计数:可选16bit65535个计数)或32bit4294967295个计数)

DAC输出:12bit 0-10.2375V

HM413

CAMAC   FERAbus Histogramming Memory

快速谱数据柱状图

两种操作模式:监控和读出控制模式

监控模式适用于多参数符合

读出控制模式用于多ADC读出控制

HV Bias/NIM Power Supplies and Bins

428

Detector   Bias Supply

用于硅表面垒探测器

两个独立输出,电压:0-±1kV精密调节,输出内阻:1.3MΩ

波纹和噪声:≤±0.0002%

温度稳定性:≤±0.02%/℃(0-50℃) instability

线性稳定性:正比于直流电源稳定性(≤±0.02%,使用ORTEC4002直流电源,105-125V

495

Power   Supply (6 V)

+6V-6V直流电源

输入电源:103~130VAC46-63Hz  0.95A

输出电压:+6V-6V5~6V范围内可调)

环境温度:0-60

温度系数:±200ppm/℃(最大值)

波纹和噪声:≤30mV20MHZ带宽)

输出阻抗:<0.12Ω100kHz

恢复时间:<2ms

开关冲击电压:<5%标称输入

556

High-Voltage   Power Supply (3kV)

高压电源,用于PMT,微通道板,正比计数器和盖格-米勒计数器

双宽度NIM插件

输入电源:115230VAC46-63Hz

输出电压:0-±3kV(数字显示),电流0-10mA

噪声和波纹:<10mV20Hz-20MHz

环境温度:0-50

温度稳定性:≤±50ppm%/℃(热机30min后)

长期稳定性:<0.01%/小时,<0.03%/

过载保护

可重调性:可调节到输出电压的0.1%

556H

High-Voltage Power   Supply (3kV)

高压电源,用于PMT,微通道板,正比计数器和盖格-米勒计数器

单独组件(非NIM插件)

输入电源:115230VAC46-63Hz

输出电压:0-±3kV(数字显示),电流0-10mA

噪声和波纹:<10mV20Hz-20MHz

环境温度:0-50

温度稳定性:≤±50ppm%/℃(热机30min后)

长期稳定性:<0.01%/小时,<0.03%/

过载保护

可重调性:可调节到输出电压的0.1%

659

5-kV   Detector Bias Supply

探测器偏压电源,用于锗或硅探测器

输出电压:0-±5kV  0-±500V(双路输出) 电流0-100µA

输出电压上升时间:500ms

噪声和波纹:<10mV(5HZ~50MHZ)

温度稳定性:≤±0.08%/℃(10~50℃)

长期稳定性:<±0.1%/h

过载保护

支持ORTEC SHUTDOWN保护

660

Dual   5-kV Detector Bias Supply

独立双路探测器偏压电源

输出电压:0-±5kV  0-±500V(双路输出)电流0-100µA

输出电压上升时间:500ms

噪声和波纹:<10mV(5HZ~50MHZ)

温度稳定性:≤±0.08%/℃(10~50℃)

长期稳定性:<±0.1%/h

过载保护

支持ORTEC SHUTDOWN保护

710

Quad   1-kV Bias Supply

四路偏压电源

每路电源极性单独设置,电源0-±100V0-±1kV

断路保护(探测器电流超过20µA 探测器真空变坏)

报警(探测器真空变坏,停止数据采集并报警)

电压或电流LED显示

温度稳定性:≤30ppm/℃(10~50℃)

长期稳定性:<±0.001%/

4001A/4002A

NIM   Bin and 96-W Power Supply (with ±12V, ±24V)

NIM机箱/96W电源(±12V, ±24V

输出电源/最大电流 ±12V/2A,±24V/1A117VAC/0.4A

短路和过载保护

输出阻抗:<0.3Ω(频率<100kHz

输入电压:100-240VAC47-63Hz

噪声和波纹:<3mV(50MHZ示波器)

温度稳定性:≤0.01%/℃(0~60℃)

长期稳定性:<±0.3%/6个月

4001A/4002D

NIM   Bin and 160-W Power Supply (with ±6V, ±12V, ±24V)

NIM机箱/160W电源(±6V, ±12V, ±24V)

输出电源/最大电流 ±6V/10A,±12V/3A,±24V/1.5A115VAC/0.5A

短路和过载保护

输出阻抗:<0.3Ω(频率<100kHz

输入电压:100-240VAC47-63Hz

噪声和波纹:<3mV(50MHZ示波器)

温度稳定性:≤0.02%/℃(0~60℃)

长期稳定性:<±0.5%/6个月

4001C/4002D

NIM   Bin (with copper bus bars) and 160-W Power Supply (with ±6V, ±12V, ±24V)

NIM铜母线机箱/160W电源(±6V, ±12V, ±24V)

输出电源/最大电流 ±6V/10A,±12V/3A,±24V/1.5A115VAC/0.5A

短路和过载保护

输出阻抗:<0.3Ω(频率<100kHz

输入电压:100-240VAC47-63Hz

噪声和波纹:<3mV(50MHZ示波器)

温度稳定性:≤0.02%/℃(0~60℃)

长期稳定性:<±0.5%/6个月

4001C/4002E

NIM   Bin (with copper bus bars) and BLACK MAX PS (with ±6V, ±12V, ±24V)

NIM铜母线机箱/160W电源(±6V, ±12V, ±24V)

输出电源/最大电流 ±6V/12A,±12V/4A,±24V/2A115VAC/0.5A

短路和过载保护

输出阻抗:<0.3Ω(频率<100kHz

输入电压:100-240VAC47-63Hz

噪声和波纹:<3mV(50MHZ示波器)

温度稳定性:≤0.02%/℃(0~60℃)

长期稳定性:<±0.5%/6个月

4002P

Portable   Power Supply (with ±12V, ±24V)

便携式电源

可支持4路探测器

输出电源/最大电流 ±12V/1A,±24V/0.5A

过热保护和过载保护

输出阻抗:<0.3Ω(频率<100kHz

输入电压:100-240VAC47-63Hz

噪声和波纹:<3mV(50MHZ示波器)

温度稳定性:≤0.02%/℃(0~60℃)

长期稳定性:<±0.5%/6个月

4002P-C1

4002P   Option – Preamp Power Fan-Out Cable

4003

Preamplifier   Power Output

前放电源输出口(从NIM机箱取电)

支持6路前放,9D型插座

每路单独滤波

4006

Minibin   and Power Supply

微型NIM机箱和电源

6NIM标准插槽

2个标准前放电源插座

输出电源/最大电流 ±6V/4A,±12V/1.5A,±24V/0.75A120VAC/0.5A

短路和过载保护

输出阻抗:<0.3Ω(频率<100kHz

输入电压:100-240VAC50/60Hz400VA(最大)

噪声和波纹:<3mV(50MHZ示波器)

温度稳定性:≤0.02%/℃(0~60℃)

长期稳定性:<±0.5%/6个月

NIM MCA/MCB

DPM-USB

Dual   Port Memory to USB Converter. 5-m cable

双端口存储器至USB转换器(5m电缆)

920E

EtherNIM   16-input Multichannel Buffer

16个输入口高性能MCA

集成Ethernet连接口

16k道数据内存,每道最大计数:232-1

4kADC15µs固定转换时间

ADC

       逐次逼近滑移线性ADC

       最大分辨率:4096道,软件选择 4096, 20481024512128,或64

       微分非线性:≤±1%

         积分非线性:≤±0.025%

       增益稳定性:≤±50ppm/

死时间校正:外部Gedcke-Hale方法)

可预置

         活时间/死时间:最小单位20ms

         ROI   峰计数/总计数

         数据溢出:超过20亿停止计数

         峰不确定度

         核素MDA

多路转化器/路由器

       软件选择1~16个输入

       信号隔离>72db

       输入阀值:100-500mV可调,所有输入相同

       DC电平稳定性:≤20µV/

920-16-OPT1

Pigtail   Cable

926-M32-USB

8k   Multichannle Buffer with USB Interface and MASTRO-32 Software

8k双端口多道存储器,含MASTRO-32软件

逐次逼近滑移线性ADC

最大分辨率:8192道,软件选择 8192, 4096, 2048, 1024512

每事件死时间(包括内存转换时间)8µs

微分非线性:≤±1%

积分非线性:≤±0.025%

增益稳定性:≤±50ppm/

每道最大计数:232-1

死时间校正:跳线选择(Gedcke-Hale方法或ZDT方法)

USB接口

ASPEC-927

Dual   16k Input MCA. Includes MASTRO-32 Software and 10-ft USB Interface cable

16k双端口多道存储器,含MASTRO-32软件及10英尺USB接口线缆

逐次逼近滑移线性ADC

最大分辨率16384道,软件选择16384, 8192, 4096, 20481024512

每事件死时间(包括内存转换时间)2µs

微分非线性:≤±1%

积分非线性:≤±0.025%

增益稳定性:≤±50ppm/

数据内存:512kb

死时间校正:软件选择(Gedcke-Hale方法或ZDT方法)

USB接口(最大传输速度480Mbps

Non-NIM MCA/MCB

EASY-MCA-2K

2k Multichannle   Analyzer  2K多道分析器

独立结构

具有GATE, BUSY , PUR输入

ADC死时间(包括内存转换时间)<2µs

微分非线性:≤±1%

积分非线性:≤±0.025%

增益稳定性:≤±50ppm/

死时间校正逻辑输入(Gedcke-Hale方法)

USB接口(最大传输速度480Mbps

EASY-MCA-8K

8k Multichannle   Analyzer   8K多道分析器

独立结构

ADC死时间(包括内存转换时间)<2µs

微分非线性:≤±1%

积分非线性:≤±0.025%

增益稳定性:≤±50ppm/

死时间校正逻辑输入(Gedcke-Hale方法)

USB接口(最大传输速度480Mbps

MCS/Multiple-Stop Time Spectrometers

Easy-MCS

Multichannel   Scale with software

MCS-PCI-OPT2

Fan-Out   Cable for MCS-PCI

Special Instrument

439

Digital   Current Integrator

数字电流积分器

输入对地阻抗:>1×1010Ω coulomb

泄露电流:<1pA

温度稳定性:≤±0.05%/℃(0-50℃)

数字输出不精确度:≤±0.2%100nA-10mA

数字再现性 0.01%

模拟信号精确度:前面板仪表2%,后面板仪表:1.5%

Pulse Generators

419

Precision   Pulse Generator

精密脉冲发生器

输出脉冲幅度0-±1V可调,上升时间前面板选择,下降时间常数(指数衰减时间)200µs400µs

温度稳定性:≤±0.005%/℃(0-50℃)

线性电压不稳定度 ≤±0.001%(电源电源改变10%

波纹和噪声:≤±0.003%(脉冲幅度)

脉冲重复速率:交流电源频率或70±10Hz(使用内部振荡器)

内部振荡器温度稳定性:≤±0.05%/℃(0-50℃)

内部振荡器时间稳定性:≤±1%/

480

Pulser

脉冲发生器

输出脉冲幅度0-±1V可调,上升时间前面板选择,下降时间常数(指数衰减时间)200µs400µs

温度稳定性:≤±0.01%/℃(0-50℃)

线性电压不稳定度 ≤±0.005%(电源电源改变10%

波纹和噪声:≤±0.003%(脉冲幅度)

非线性:<±0.25%

上升时间:<10ns(指数波形)

下降时间:时间常数(指数衰减时间)200µs400µs

脉冲重复速率:交流电源频率或70±10Hz(使用内部振荡器)

内部振荡器温度稳定性:≤±0.05%/℃(0-50℃)

内部振荡器时间稳定性:≤±1%/


北京泰坤工业设备有限公司 侵权必究 京ICP备12018226号-1
法律声明 · 技术支持 Powered by lc787
关注我们
