Siena将近红外光谱仪技术提升到了一个新的水平。它将阵列传感器光谱仪的高性能和灵活性与便携应用和工业传感器所需的小尺寸、低价格和高可靠性完美地结合在一起。它首次通过非制冷InGaAs阵列传感器提供高达2100 nm的波长范围。
Siena是一款低价格、高性能的近红外光谱仪。Siena的超高性价比使其适合集成在便携式和工业传感器中进行高精度测量。并且由于其卓越的灵敏度、优化的杂散光抑制和高动态范围使其可以准确地测量大的吸光度值。
Siena具有使其适应特定应用的灵活性：它有三个标准波长范围，可以定制以提高分辨率。20µm的默认入口狭缝是用户可更换的，可以轻松更换以获得更好的灵敏度。其强大的微控制器执行板载自动曝光、平均、缓冲和光谱处理。此外，它还可以实现特定应用程序的频谱评估。
Siena以前所未有的价格提供卓越的性能，为基于近红外的传感器开辟了无数新的可能性。
光学结构
光学设计 | 对称高通量 Czerny-Turner |
焦距 | 30 mm |
数值孔径 | 0.19 (等效面积) |
杂散光 | < 0.08 % * |
探测器透镜 | 包含 |
阶数选择滤光片 | 包含(如果要求) |
光接口 | SMA连接器（根据要求提供其他接口） |
* 用卤素灯和高通滤波器测量
波长范围和分辨率
Siena有以下几种标准配置，也可以为客户订制其它波长范围。
配置 | 波长范围 | 分辨率 (FWHM) typ. max. | |
Siena 1.7 | 940 − 1700 nm | 8 nm | 10 nm |
Siena 1.9 | 800 − 1900 nm | 12 nm | 14 nm |
Siena 2.1 | 900 − 2100 nm | 13 nm | 16 nm |
以上分辨率的测量条件是默认采用20μm入口狭缝。较大的入口狭缝通常会增加与其宽度成比例的分辨率和灵敏度。波长精度通常是分辨率的1/3。
影像传感器
Siena使用了一个内置的具有暗电流补偿功能的新型InGaAs线传感器。传统的InGaAs传感器为了防止暗电流快速饱和，超过1700nm时就需要冷却。而Siena可以在室温下运行高达2100nm而无需冷却。由于不再需要风扇，从而减少了整体尺寸和功耗。
传感器型号 | InGaAs |
像素数量 | 256 |
曝光时间 | 4 μs − 10 min |
信噪比 * | 1000 |
动态范围 ** | 12000 : 1 |
读出噪音 *** | 4 counts RMS |
触发抖动信号 | ≤ 1 μs |
* 无平均的最大信噪比
** 不求平均值，对于单个像素
***单次曝光的典型值，缩放到16位
电子学结构
电源 | 5 V via USB or Aux 连接器 |
电源电压范围 | 4.4 − 5.5 V |
功耗 | ≤ 60 mA |
A/D 转换器 | 16 bit, 2 MHz |
非线性 | < 1 % |
频谱缓冲区大小 | 426光谱 |
自动曝光 | 板载测量（曝光时间和平均值） |
最小重复时间 | 0.34 ms |
传输时间：通过USB 传输到主机(32bit) | 6 ms |
传输时间：通过USB 传输到主机(32bit) | 4 ms |
板载处理 | 平均、缓冲和光谱处理（偏移、非线性、暗光谱和参考光谱） |
数字接口 | USB 2.0全速，UART 应要求：SPI、I²C |
I/O 连接 | 触发输入/输出，模拟输入/输出。 应要求：可编程I/O引脚（GPIO）、闪光灯脉冲发生器 |
连接器 | USB Type-C 16-pin Aux 连接器 (IDC) |
绝对最大额定值
最小值 | 最大值 (电源开启) | 最大值 (电源关闭) | |
电源电压 | -0.3 V | 5.5 V | |
模拟输入引脚 | -0.3 V | 4.0 V | 3.6 V |
数字输入引脚 | -0.3 V | 6.0 V | 3.6 V |
输出管脚 | 不要施加任何电压 | ||
温度 | -40 °C | 70 °C | 70 °C |
尺寸、环境要求
尺寸 | 52.0 × 57.0 × 17.0 mm * |
重量 | 80 g |
储存温度 | -40 to 70 °C |
操作温度 | -20 to 60 °C |
湿度 | 0 to 90 % 无冷凝 |
* 无光学接口，见以下技术图纸。
包含的附件
• USB 线缆
• 带软件和文档的USB
• 快速入门指南
• 校准和测试报告
可选的附件
• 更大的入口狭缝（用户可选配）
• 可选狭缝尺寸:20、50、75、100、150、200、300µm
• 光纤跳线
• SMA准直器
• 直接连接准直器
客户化定制
• 自定义波长范围和闪耀波长
• 附加的光学滤光片
• 特定应用程序的处理和评估
客户化定制
• 应用软件(Windows 7 或更高版本)
• 带有演示代码和软件库的软件开发工具包（SDK）
标准
Siena符合欧盟关于电磁兼容性的相关法规和标准（2014/30/EU）、RoHS（有害物质限制）、SVHC（高度关注物质）以及美国《刚果冲突矿产法》。详细信息可在用户手册中找到。

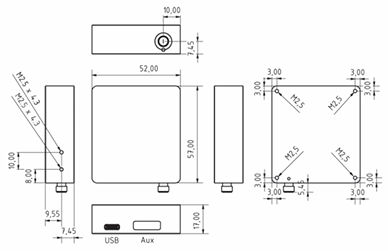

技术图纸
